Ⅳ . المؤشرات الفنية الرئيسية

1.جهد الإدخال              :AC220V      50Hz

2.جهد الإخراج            :AC：0～50kV； DC：0～50kV

3.قدرة الإخراج              :3kVA

4.نطاق القياس         :AC：0～50kV； DC：0～50Kv

5.خطأ القياس           :≤ 1％F.S

6.معدل التعزيز               :0.02kV/s～10kV/s

7.وقت تحمل الجهد :0～4h (جهد تحمل بدون تحميل)

8.تيار التسرب          :1～30 mA (يمكن ضبطه بحرية عبر الشاشة اللمسية)

9.مزود الطاقة              :جهد AC أحادي الطور قدره 220V ± 10% وتردد قدره 50Hz ± 1%

10.بيئة الاختبار      :درجة الحرارة:15 ~ 30 ℃؛ الرطوبة النسبية: 30% ~ 65%، التي يمكن أن تعمل بشكل مستقر

11.أبعاد المعدات (L*W*H):925*530*1380mm الأبعاد المعبأة: 1200*940*1380mm

12.وزن المعدات          :107kg                            وزن التعبئة:167kg

13.متطلبات التأريض   :يحتاج الجهاز إلى أن يكون مؤرضًا بشكل منفصل. يجب أن يتوافق التأريض مع المعايير الوطنية: يجب دفن القضيب المعدني على عمق لا يقل عن 1.5م تحت الأرض.

Ⅴ. المبدأ الهيكلي والخصائص

يتكون الجهاز بشكل رئيسي من: نظام التحكم بالشاشة اللمسية، نظام الاتصال بلوتوث، نظام التعزيز (محول الجهد العالي)، نظام القياس، نظام التفريغ، القطب، خزان الزيت، قاعدة تحديد موقع القطب، نظام معالجة بيانات الكمبيوتر، البرمجيات، إلخ.

قطبΦ25×Φ25

 قطبΦ25×Φ75

Ⅵ. نظام التحكم بالشاشة اللمسية، نظام الكمبيوتر وحزمة البرمجيات

نظام التحكم بالشاشة اللمسية هو الأحدث الذي طورته شركتنا، مع وظائف قوية، عملية بسيطة وعرض بديهي. يعتمد الجهاز على التحكم بالشاشة اللمسية ويكمل اختبار انهيار الجهد عند تردد الطاقة واختبار تحمل الجهد عند تردد الطاقة للوسائط العازلة من خلال تحويل الإنسان والآلة.

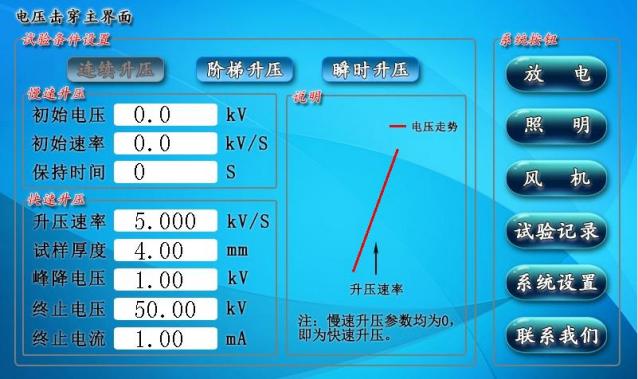

واجهة تشغيل الشاشة اللمسية

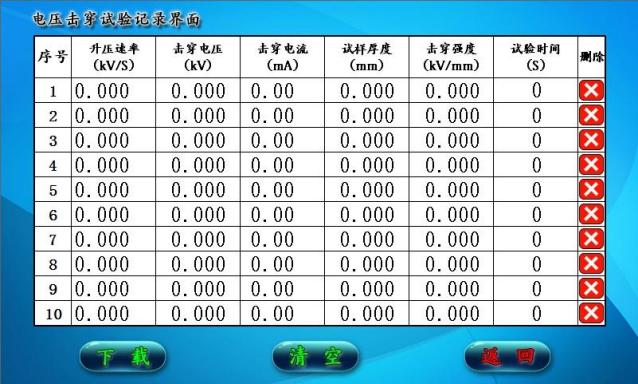

واجهة تحميل الشاشة اللمسية

يمكن تعيين معلمة بسيطة من خلال شاشة اللمس لإكمال جميع الاختبارات، ويمكن تصدير نتيجة الاختبار عبر USB، ولكن لن يكون هناك منحنى لعملية الاختبار. إذا كنت بحاجة إلى رسم بياني، يجب عليك توصيل جهاز كمبيوتر.

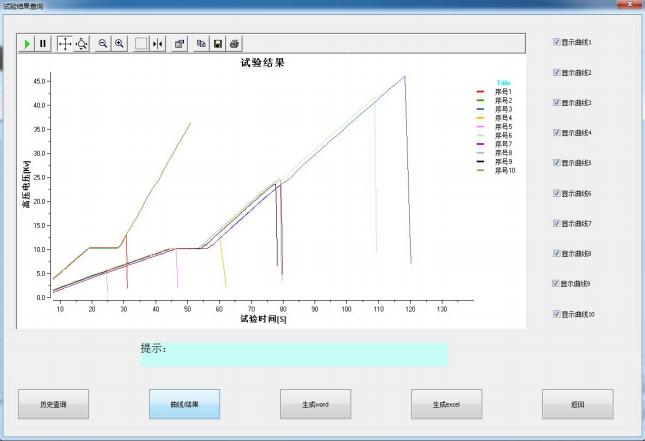

واجهة الكمبيوتر الرئيسية

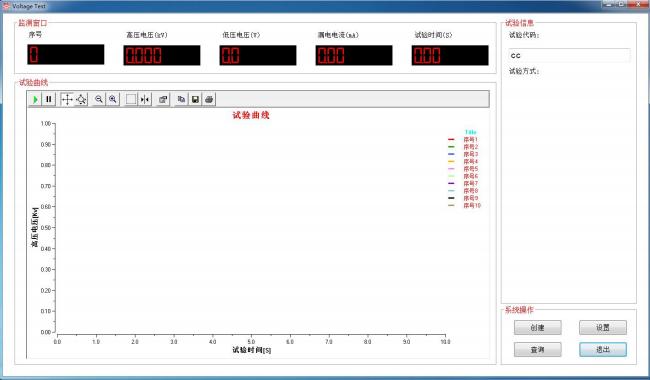

واجهة معالجة الاختبار

1. أثناء الاختبار، يمكن رسم منحنى الاختبار ديناميكيًا. يمكن تراكب منحنى الاختبار ومقارنته بألوان متنوعة وتكبيره محليًا. يمكن تحليل أي قسم من المنحنى من خلال التكبير الإقليمي.

2. يمكن تعديل بيانات الاختبار وتحريرها، مما يجعلها مرنة وقابلة للتطبيق؛

3. يمكن تخزين شروط الاختبار وبيانات نتائج الاختبار تلقائيًا.

4. تنسيق تقرير الاختبار مرن وقابل للتكيف مع الاحتياجات المختلفة لمستخدمين مختلفين؛

5. يمكن اختيار صلاحية بيانات المنحنى في مجموعة من الاختبارات يدويًا.

6. يمكن استيراد بيانات نتائج الاختبار إلى Excel وWord للتحرير.

7. جهاز حماية التيار الزائد لديه حساسية كافية لضمان قطع التيار الكهربائي خلال 0.1 ثانية عند تعطل العينة؛

8. متانة تشغيل الجهاز: يمكن تشغيل الجهاز بشكل مستمر دون إيقاف منتظم لحماية الجهاز؛

9. وظيفة تثبيت الجهد التلقائي أثناء اختبار تحمل الجهد (غير متأثر بتقلبات جهد الشبكة).

Ⅶ. تعليمات السلامة لمعدات انهيار الجهد العالي.

1. يجب تثبيت سلك تأريض واقي منفصل للمعدات. يُستخدم سلك التأريض الواقي بشكل أساسي لتقليل التداخل الكهرومغناطيسي القوي على المحيط عندما تتعطل العينة؛ كما يمكن أن يمنع الكمبيوتر من الخروج عن السيطرة.

2. وظيفة إنذار تفريغ اختبار التيار المستمر: بعد أن تكمل المعدات اختبار التيار المستمر، ستصدر المعدات إنذارًا تلقائيًا عند فتح باب الاختبار، وسيتم إلغاء الإنذار تلقائيًا بعد استخدام جهاز التفريغ للتفريغ. (ملاحظة: من الخطير عدم التفريغ بعد اختبار التيار المستمر، لا يمكن أخذ القطب مباشرة. ستذكر جهاز الإنذار المشغل بالتفريغ لتجنب التسبب في إصابة شخصية).

3. جهاز التفريغ للاختبار، المدمج مع المضيف، يحسن وظيفة التجهيز السابق مع عمود تفريغ منفصل.

4. حماية السلامة:

① حماية قفل الباب

② حماية من زيادة الجهد والتيار الزائد

③ ضوء تحذير الجهد العالي

④ زر إيقاف الطوارئ

⑤ إنذار التفريغ

⑥ مفتاح حماية التسرب

Ⅷ. قائمة التكوين الرئيسي والمكونات الرئيسية.
